Undoing Optimization

[1]:

import numpy as np

from optiland import optic, optimization

Define a starting lens:

[2]:

lens = optic.Optic()

# add surfaces
lens.surfaces.add(index=0, thickness=np.inf)
lens.surfaces.add(index=1, thickness=7, radius=50, material="SF2", is_stop=True)
lens.surfaces.add(index=2, thickness=30, radius=-1000)
lens.surfaces.add(index=3)

# set aperture
lens.set_aperture(aperture_type="EPD", value=15)

# add field
lens.fields.set_type(field_type="angle")
lens.fields.add(y=0)

# add wavelength
lens.wavelengths.add(value=0.55, is_primary=True)

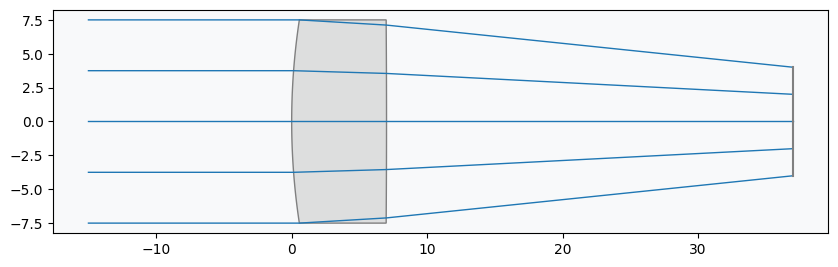

# draw lens
lens.draw(num_rays=5)

../../_images/gallery_optimization_undo_3_0.png

Define optimization problem:

[3]:

problem = optimization.OptimizationProblem()

Add operands (targets for optimization):

[ ]:

input_data = {
    "optic": lens,
    "surface_number": -1,
    "Hx": 0,
    "Hy": 0,
    "num_rays": 5,
    "wavelength": 0.55,
    "distribution": "hexapolar",
}

# add RMS spot size operand
problem.add_operand(
    operand_type="rms_spot_size",
    target=0,
    weight=1,
    input_data=input_data,
)

Define variables - let radius of curvature vary for both surfaces, at surface index 1 and 2:

[5]:

problem.add_variable(lens, "radius", surface_number=1)
problem.add_variable(lens, "radius", surface_number=2)

Check initial merit function value and system properties:

[6]:

problem.info()

╒════╤════════════════════════╤═══════════════════╕
│    │   Merit Function Value │   Improvement (%) │
╞════╪════════════════════════╪═══════════════════╡
│  0 │                9.52964 │                 0 │
╘════╧════════════════════════╧═══════════════════╛
╒════╤════════════════╤══════════╤══════════╤═════════╤═════════╤════════════════════╕
│    │ Operand Type   │   Target │   Weight │   Value │   Delta │   Contribution (%) │
╞════╪════════════════╪══════════╪══════════╪═════════╪═════════╪════════════════════╡
│  0 │ rms spot size  │        0 │        1 │ 3.08701 │ 3.08701 │                100 │
╘════╧════════════════╧══════════╧══════════╧═════════╧═════════╧════════════════════╛
╒════╤═════════════════╤═══════════╤═════════╤══════════════╤══════════════╕
│    │ Variable Type   │   Surface │   Value │ Min. Bound   │ Max. Bound   │
╞════╪═════════════════╪═══════════╪═════════╪══════════════╪══════════════╡
│  0 │ radius          │         1 │      50 │              │              │
│  1 │ radius          │         2 │   -1000 │              │              │
╘════╧═════════════════╧═══════════╧═════════╧══════════════╧══════════════╛

Define optimizer:

[7]:

optimizer = optimization.OptimizerGeneric(problem)

Run optimization:

[8]:

optimizer.optimize()

[8]:

  message: CONVERGENCE: REL_REDUCTION_OF_F_<=_FACTR*EPSMCH
  success: True
   status: 0
      fun: 0.0028863713913869363
        x: [-7.666e-01 -1.100e+01]
      nit: 4
      jac: [ 3.710e-02 -1.529e-05]
     nfev: 51
     njev: 17
 hess_inv: <2x2 LbfgsInvHessProduct with dtype=float64>

Print merit function value and system properties after optimization:

[9]:

problem.info()

╒════╤════════════════════════╤═══════════════════╕
│    │   Merit Function Value │   Improvement (%) │
╞════╪════════════════════════╪═══════════════════╡
│  0 │             0.00288637 │           99.9697 │
╘════╧════════════════════════╧═══════════════════╛
╒════╤════════════════╤══════════╤══════════╤══════════╤══════════╤════════════════════╕
│    │ Operand Type   │   Target │   Weight │    Value │    Delta │   Contribution (%) │
╞════╪════════════════╪══════════╪══════════╪══════════╪══════════╪════════════════════╡
│  0 │ rms spot size  │        0 │        1 │ 0.053725 │ 0.053725 │                100 │
╘════╧════════════════╧══════════╧══════════╧══════════╧══════════╧════════════════════╛
╒════╤═════════════════╤═══════════╤═══════════╤══════════════╤══════════════╕
│    │ Variable Type   │   Surface │     Value │ Min. Bound   │ Max. Bound   │
╞════╪═════════════════╪═══════════╪═══════════╪══════════════╪══════════════╡
│  0 │ radius          │         1 │   23.3435 │              │              │
│  1 │ radius          │         2 │ -999.947  │              │              │
╘════╧═════════════════╧═══════════╧═══════════╧══════════════╧══════════════╛

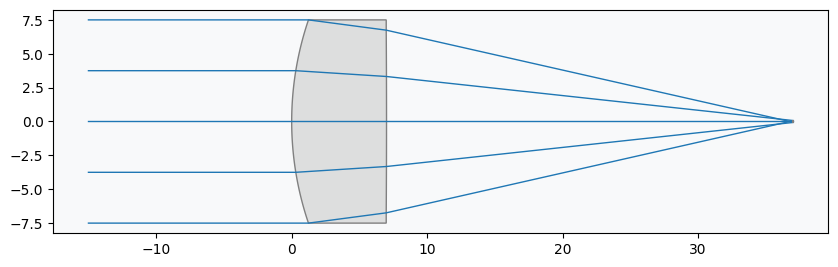

Draw lens:

[10]:

lens.draw(num_rays=5)

../../_images/gallery_optimization_undo_19_0.png

Undo optimization:

[11]:

optimizer.undo()

Draw lens:

[12]:

lens.draw(num_rays=5)

../../_images/gallery_optimization_undo_23_0.png

Print optimization problem info:

[13]:

problem.info()

╒════╤════════════════════════╤═══════════════════╕
│    │   Merit Function Value │   Improvement (%) │
╞════╪════════════════════════╪═══════════════════╡
│  0 │                9.52964 │                 0 │
╘════╧════════════════════════╧═══════════════════╛
╒════╤════════════════╤══════════╤══════════╤═════════╤═════════╤════════════════════╕
│    │ Operand Type   │   Target │   Weight │   Value │   Delta │   Contribution (%) │
╞════╪════════════════╪══════════╪══════════╪═════════╪═════════╪════════════════════╡
│  0 │ rms spot size  │        0 │        1 │ 3.08701 │ 3.08701 │                100 │
╘════╧════════════════╧══════════╧══════════╧═════════╧═════════╧════════════════════╛
╒════╤═════════════════╤═══════════╤═════════╤══════════════╤══════════════╕
│    │ Variable Type   │   Surface │   Value │ Min. Bound   │ Max. Bound   │
╞════╪═════════════════╪═══════════╪═════════╪══════════════╪══════════════╡
│  0 │ radius          │         1 │      50 │              │              │
│  1 │ radius          │         2 │   -1000 │              │              │
╘════╧═════════════════╧═══════════╧═════════╧══════════════╧══════════════╛
